英伟达RTX 5090显卡谍照曝光：搭载GDDR7显存与全新GPU设计

在技术迅猛发展的今天，显卡市场向来是游戏爱好者和专业用户关注的焦点。最近，百度贴吧“nvidia吧”的一名用户曝光了英伟达最新旗舰显卡“GeForce RTX 5090”的主板（PCBA）谍照，这一消息引发了广泛关注和讨论。根据照片，该显卡采用了全新的GPU设计，并搭载了高性能的GDDR7显存。

主板布局与芯片设计

从曝光的 RTX 5090 主板照片来看，其 GPU 型号标记为 GB202，并且附有验证测试的字样，看起来与即将上市的零售版相差无几。同时，这张照片显示了显卡外围围绕着16颗 GDDR7 显存，此外还有大量电容器、电感器和 MOSFET，整体布局显得颇为壮观。

此前，Chiphell论坛也曾曝光过关于 RTX 5090 的PCB照片，显示出显卡的焊盘位置与本次曝光的主板布局高度一致。根据 X 用户 @Harukaze 的快速测量，GB202 GPU 的封装尺寸被测量为约 64mm x 59mm，面积重大达到 3776 mm²，相较于以往的单片 GPU，GB202 显然更为庞大。

新一代显存

在显存方面，RTX 5090 使用的是高性能的 GDDR7 显存。根据传闻，这种显存来自三星，单颗的容量为 16Gb。这意味着 RTX 5090 的总体显存容量可以达到高达 32GB，同时通过 512 位总线接口提供每个 GDDR7 显存模块高达 28 Gbps 的数据传输速度。这使得 RTX 5090 的总带宽达到了令人振奋的 1792 GB/s，比其前代 RTX 4090 的 1008 GB/s 有了显著提升。

这些规格使得 RTX 5090 成为满足游戏、人工智能应用程序和高质量内容创作等需求苛刻工作负载的强大动力源。更高的数据传输速度和更好的能效意味着，GDDR7 显存将大幅提升性能，对于 4K 和 8K 游戏的支持将更加得心应手。

GPU构架及性能展望

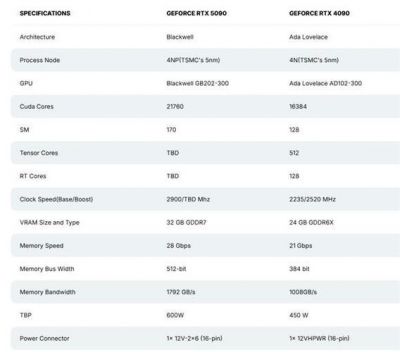

根据曝光资料，RTX 5090 的 GB202 GPU 搭载了21760个 CUDA 内核，相当于配备了192个流处理器（SM），启用了170个SM，预计将留出空间以便未来推出 RTX 5090 SUPER 或 Ti/TiE 版本。其核心频率据称比 RTX 4090 提高了30%，达到了2900 MHz。这一系列的技术提升，预示着 RTX 5090 将在性能上大幅领先于现有产品。

不过，随着 GPU 面积的增大及频率的提升，这也意味着 RTX 5090 的功耗将显著上升。根据泄露的资料，RTX 5090 将采用基于最新 12V-2x6 标准的单一 16 针电源接口，能够提供高达 600W 的功率，这比 RTX 4090 提升了150W。

更高的带宽与新技术支持

新颖的显卡不仅在性能上有了质的飞跃，也在技术上走在了前列。RTX 5090 是英伟达首款支持 PCIe 5.0 的消费级 GPU，将外部数据带宽提升至 64GT/s。虽然这一提升在游戏中的表现可能有限，却会在 AI 工作负载和多显卡设置等非游戏任务中体现出明显优势。

RTX 5090 将支持全带宽 UHBR20 规范，极大地提升了数据传输能力，可能实现240 Hz的8K分辨率甚至60 Hz的16K分辨率，这为对显示效果有极高要求的用户提供了更多选择。

市场前景与可能的影响

预计 RTX 5090 将在2025年CES展会上正式亮相。业内人士透露，英伟达可能会在1月中旬发布 RTX 5080，随后 RTX 5090 会在1月底或2月初推出。值得注意的是，由于美国新任的关税政策，英伟达和AMD等GPU制造商正在努力在关税生效前将更多显卡运送到美国市场。

在政策变化的背景下，英伟达和其他显卡制造商也在考虑优化生产线布局，例如全球第二大显卡制造商PC Partner（柏能集团）已将总部迁至新加坡，并将在印度尼西亚进行RTX 5090显卡的生产。这一系列措施将影响显卡在美国市场的流通与售价。

总体而言，RTX 5090 的曝光不仅为高性能显卡的市场带来了期待，也为未来的显卡发展指明了新的方向。无论是对于游戏爱好者，还是专业用户，英伟达的最新产品必将成为技术热潮中的一部分。
